定制電源模塊電路使用的小型共模電感
2020-03-30 13:08:45
admin
665
電源模塊會使用到磁環共模電感電感產品，近期，一位生產電源模塊的客戶聯系上谷景電子，需要定制一款磁環共模電感。

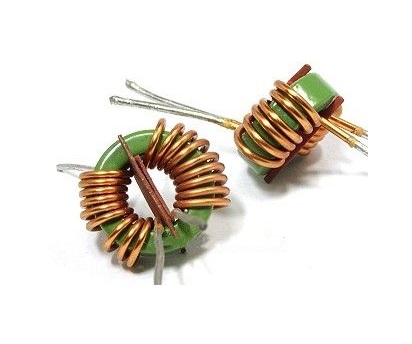

于是便有了這款磁環共模電感GTC181070-802DB
阻值：40.6mΩ-----42.9mΩ 感值10.9mH---13.5mH，磁環尺寸：18*10*7
磁環共模電感并不同于其他類型的電感產品，尤其是這類使用小型磁環繞制的共模電感，每一個電感都需要人工繞制生產，生產流程相對復雜。
共模電感在電源模塊電路中是常見的元器件產品，而這款共模電感在客戶的電源模塊電路中將會起到重要作用：
1.電感儲能與放能
這款共模電感在電源電路中能夠起到一定的儲能作用，當電源模塊有電流流過時，共模電感會對流經的電流進行一定量的存儲。當電源模塊突然斷開電流時，共模電感則會將原先存儲的電流緩慢釋放出來。共模電感的儲能與放能，可更好的保護電源模塊中的元器件，不因電流過大或是突然斷電而損壞。
2.電感濾波
這款共模電感與電容一起用在電源模塊的輸出濾波和輸入濾波電路之中，用于濾除電流中的雜波，平滑電流，使電源模塊工作更加穩定。
蘇州谷景電子有限公司，專注于設計、研發、銷售高品質功率繞線電感，高頻電感，鐵氧體電感以及相關安規器件電感，并提供完善的技術服務與專業的解決方案。
編：Bouquet
